Objekt - Mein altes Fahrrad

fahrrad_
Darstellung:
  1. Text
  2. Mindmap
  3. vereinfachter UML-Standard
  4. Punktnotation

Objekt – „mein_altes_fahrrad“ als Text

„Mein altes Fahrrad“ ist blau gestrichen. Es hat nur eine 3-Gangschaltung. Es ist sehr schwer, da der Rahmen noch aus Stahl ist. Dafür hat mein altes Fahrrad schon Alufelgen. Leider funktioniert die Lichtanlage nur hinten und auch die Klingel ist kaputt. Der moralische Wert „meines alten Fahrrads“ ist unbezahlbar, denn ich liebes es über alles. ...
„Mein altes Fahrrad“ könnte schöner werden, wenn ich es neu lackieren würde (z.B. gelb-metallic). Wenn ich die Gangschaltung umbauen würde, könnte ich im Gelände besser fahren. Klingel und Licht müssten repariert werden. ...

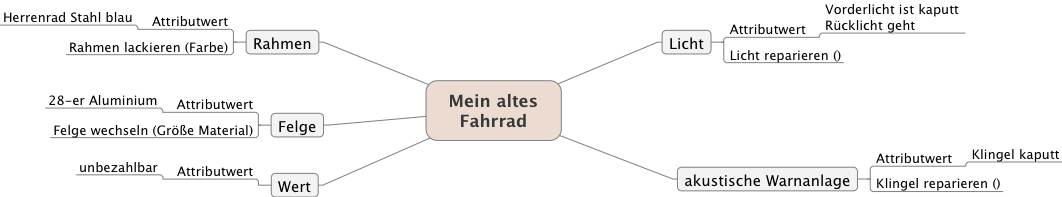

Objekt – „mein_altes_fahrrad“ als Mind Map

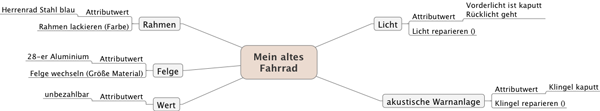

MindMaps zum Objekt "Mein altes Fahrrad"

Objekt – „mein_altes_fahrrad“ als vereinfachter UML-Standard

mein_altes_fahrrad:FAHRRAD

rahmen = Herrenrad Stahl blau

felge = 28-er Aluminium

wert = unbezahlbar

licht = Vorderlicht ist kaputt Rücklicht geht

akustische_warnanlage = Klingel kaputt

...

rahmen_lackieren(Farbe)

licht_reparieren()

klingel_reparieren()

felge_wechseln(Größe,Material)

...

Objekt – „mein_altes_fahrrad“ als Punktnotation

mein_altes_fahrrad[FAHRRAD].rahmen = Herrenrad Stahl blau
mein_altes_fahrrad[FAHRRAD].felge = 28-er Aluminium
mein_altes_fahrrad[FAHRRAD].wert = unbezahlbar
mein_altes_fahrrad[FAHRRAD].licht = Vorderlicht ist kaputt Rücklicht geht
mein_altes_fahrrad[FAHRRAD].warnanlage = Klingel kaputt
...

mein_altes_fahrrad[FAHRRAD].rahmen_lackieren(gelb-metallic)
mein_altes_fahrrad[FAHRRAD].felgen_wechseln(28 Zoll Stahl)
mein_altes_fahrrad[FAHRRAD].licht_reparieren()
...
