Lösung Aufgabe 1 Elektrizitätslehre

Zur Aufgabenstellung

1.1    Experiment 1: Lampe leuchtet nicht
Experiment 2: Lampe leuchtet

1.2    Experiment 1: Gleichspannung
Experiment 2: Wechselspannung

Damit in der Sekundärspule eine Spannung erzeugt wird, muss die Spule von einem sich ändernden Magnetfeld umgeben sein.
Das Magnetfeld der Primärspule, welches die Sekundärspule umschließt, ändert sich jedoch nur, wenn an der Primärspule eine Wechselspannung angelegt wird.
Daher leuchtet die Lampe nur bei Wechselspannung.

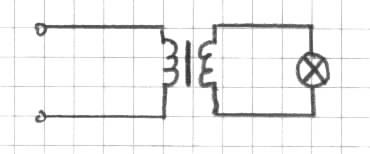

1.3     Schaltplan:

1.4      geg.: U1 = 230 V
           U2 = 11,5 V

ges.: Verhältnis der Spulenpaare

Lösung:              U1 : U2 = N1 : N2
                230V : 11,5 V = 20

Das Verhältnis der Spulenpaare muss 20 betragen, daher kommen als Spulen nur die Spulen 5 und 2 in Frage.

N1 : N2 = 1500 : 75 = 20 = U1 : U2


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 2 Mechanik

Zur Aufgabenstellung

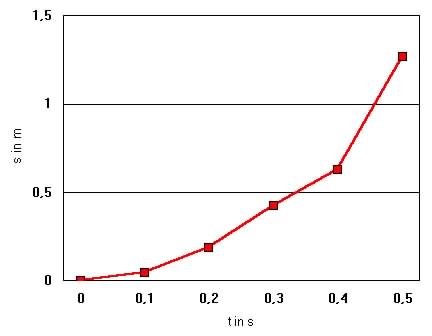

2.1

2.2      Es handelt sich um eine gleichmäßig beschleunigte Bewegung.

2.3      ges.: v
geg.: t = 0,5 s
         s = 1,27 m

Lösung:

a) Berechnung der Beschleunigung

b) Berechnung der Geschwindigkeit

Die Geschwindigkeit nach 0,5 s beträgt 5,08 m/s.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 3 Optik

Zur Aufgabenstellung

3.1      ges.: b
geg.: a = 40
cWasser = 225 106 m/s
cLuft = 299,711 106 m/s

Lösung:
sin 40 : sin
b = 225 106 m/s : 299,711 106 m/s
               sin
b = 0,8562
                     b = 58,9

Der Brechungswinkel beträgt 58,9.

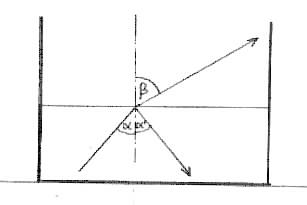

3.2

3.3      Fernrohr, Mikroskop

Weitere Möglichkeiten: Fotoapparat, Diaprojektor, Polylux, Fernglas, ...


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 4 Schwingungen

Zur Aufgabenstellung

4.1      ymax = 2 mm
T = 0,02 s

4.2      Es ist eine ungedämpfte Schwingung dargestellt, da die Amplitude gleich bleibt.

4.3      Beispiel: Stoßdämpfer

Ein Stoßdämpfer besteht aus einem ölgefüllten Zylinder, in dem sich ein Kolben bewegt. Unter und über dem Kolben befindet sich das Öl. Im Kolben befinden sich Ventile, durch die das Öl strömen kann.

Wird der Stoßdämpfer zusammengedrückt, so strömt das Öl von der unteren Ölkammer in die obere, beim Auseinanderziehen wird das Öl von oben nach unten durch den Kolben gepresst.

Um das Öl durch die Kolbenventile zu pressen, ist Energie erforderlich. Diese wird dem schwingenden System entzogen und somit kommt es zu einer Dämpfung der Schwingung.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 5 Mechanik

Zur Aufgabenstellung

5.1      Schülerexperiment

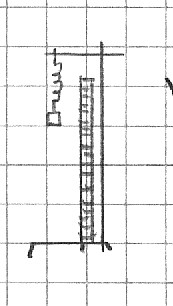

Vorbereitung und Durchführung:

Masse
m in g
Gewichtskraft
FG in N
Längenänderung
s in cm
20 0,2 4
40 0,4 8
60 0,6 12
80 0,8 16
100 1 20


Bereitliegender Körper (Krampe): s = 5 cm

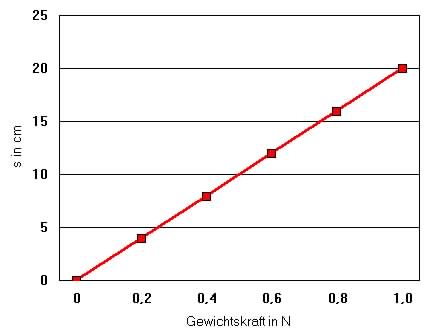

Auswertung:

1.

2. FG ~ s

3. s = 5 cm; FG = 0,25 N

4. Auf diesem Prinzip beruht der Federkraftmesser.



5.2      Wirkungen von Kräften:
a) Änderung des Bewegungszustandes: Anfahren eines Autos
b) Verformung: Hammer trifft auf Nagel, der Nagel wird krumm

5.3.1 Die Personen bewegen sich in Richtung Fahrer weiter.

5.3.2 Trägheitsgesetz:
Körper behalten ihren Bewegungszustand bei, solange keine Kraft auf sie einwirkt.
Da sich die Personen nicht fest halten, erfolgt keine Kraftübertragung, daher setzen sie ihre bisherige Bewegung fort. Da der Bus seine Geschwindigkeit verringert, bewegen sich die Personen in Fahrtrichtung.

5.3.3 geg.: v = 40 km/h = 11,11 m/s
         ,t = 5 s
        m = 70 kg

ges.: F

Lösung:



Eine Person mit einer Masse von 70 kg muss eine Kraft von 156 N aufbringen, um keine Lageänderung zu erfahren.

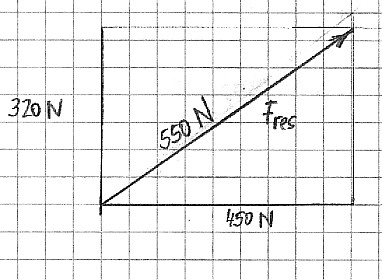

5.4

Die am Seil wirkende Gesamtkraft beträgt 550 N.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 6 Thermodynamik

Zur Aufgabenstellung

6.1.1 geg.: l = 15 m
aCu = 1,6 10-5 K-1
n
1 = 16C
n2 = 70C
ges.: D l

Lösung:


Die Längenänderung des Rohres beträgt 0,01296 m.

6.1.2 geg.: m = 120 kg
c =
DT = 54 K

ges.: Q

Lösung:



Es ist eine Wärme von 27130 kJ notwendig.

6.1.3 geg.: h = 75% = 0,75
Enutz = 27130 kJ

ges.: Eaufgew.

Lösung:

Es ist eine Wärme von 36173 kJ tatsächlich notwendig.

6.1.4 Wasser hat eine große spezifische Wärme und ist daher in der Lage, viel Wärme zu speichern

Wasser ist leicht zu ersetzen, gefahrlos, nicht gesundheitsschädigend und relativ preiswert

6.1.5 An Gebäuden können z. B.:
- dicht schließende Fenster eingebaut werden
- Gebäude mit Wärmedämmputz versehen werden

Durch Aufbringung von Wärmedämmputz wird Wärmeleitung am Gebäude in großem Umfang verhindert, da Wärme isolierende Stoffe Verwendung finden.

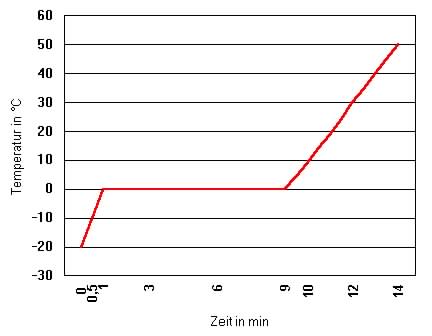

6.2.1

6.2.2 A: Erwärmen
B: Schmelzen
C: Erwärmen

6.2.3 Im Abschnitt B erfolgt die Aggregatzustandsänderung (fest in flüssig). Die zugeführte Wärme wird benötigt, um die starre Anordnung der Teilchen in einem festen Körper aufzulösen, so dass diese sich dann frei bewegen können (flüssiger Körper). Daher erfolgt in dieser Zeit keine Temperaturerhöhung.

6.3.1

1 Zylinder
2 Kolben
3 Einlassventil
4 Zündkerze
5 Auslassventil
6 Pleuelstange

6.3.2

1. Takt Benzin-Luft-Gemisch ansaugen Einlassventil offen
Auslassventil geschlossen
2. Takt Gemisch wird verdichtet, Temperatur steigt, Druck steigt Einlassventil geschlossen
Auslassventil geschlossen
3. Takt Zünden; Gemisch explodiert; Temperatur steigt; Druck steigt; am Kolben wird Arbeit verrichtet Einlassventil geschlossen
Auslassventil geschlossen
4. Takt Ausstoßen der verbrannten Gase Einlassventil geschlossen
Auslassventil offen

6.3.3 Echem Etherm Ekin


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 7 Elektrizitätslehre

Zur Aufgabenstellung

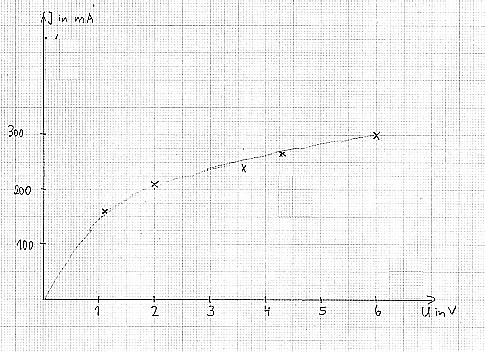

7.1.1



7.1.2  ges.: R
geg.: U1 = 1,1 V; U2 = 6 V
I1 = 0,16 A; I2 = 0,3 A

Lösung:

7.1.3  R1 < R2
Je höher die Spannung an der Glühlampe, desto höher ist auch die Temperatur des Glühdrahtes. Bei höherer Temperatur eines metallischen Leiters steigt auch dessen Widerstand, da die Bewegung der Elektronen im Metallgitter immer stärker durch die schwingenden Gitterbausteine behindert wird.
Daher ist der Widerstand bei geringerer Spannung auch geringer als der Widerstand bei höherer Spannung.

7.2.1  geg.: U = 12 V
P = 21 W

ges.: I

Lösung:

Die Stromstärke beträgt 1,75 A.

7.2.2

7.2.3 Die Lampen sind parallel geschaltet wegen der
a) notwendigen Spannungsgleichheit der Lampen
b) Beim Ausfall einer Bremsleuchte brennt die zweite noch, bei einer Reihenschaltung würden sofort beide Leuchten nicht mehr funktionieren.

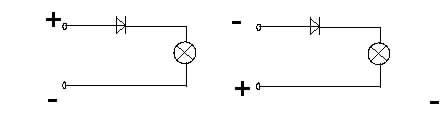

7.3.1 Eine Spannungsquelle, eine Diode und ein Strommesser (oder eine Glühlampe) werden in Reihe geschaltet. Nach dem der Stromkreis geschlossen wurde, beobachtet man Strommesser und Lampe. Dann polt man die Spannungsquelle um und führt das Experiment nochmals durch.

7.3.2 Eine Halbleiterdiode besteht aus einem p-Gebiet (Überschuss an Löchern) und einem n-Gebiet (Überschuss an frei beweglichen Elektronen). In der Mitte befindet sich ein sogenannter p-n-Übergang.

7.3.3 Halbleiterdioden finden in Gleichrichterschaltungen Anwendung.

7.4.1



7.4.2 geg.: U = 12 V
UL = 2,5 V
IL = 30 mA = 0,03 A

ges.: RV

Lösung:

a) Berechnung der Spannung am Vorwiderstand:
UV = U - UL
UV = 12 V - 2,5 V
UV = 9,5 V

b) Berechnen des Vorwiderstandes

Der Vorwiderstand muss 317 Ohm betragen.

7.4.3 geg.: U = 2,5 V
I = 0,03 A

ges.: P

Lösung:

P = U I
P = 2,5 V  0,03 A
P = 0,075 W

Die elektrische Leistung der LED beträgt 0,075 W.
