Schriftliche Abschlussprüfung Physik 1991/1992

Die vorliegenden Lösungen sind Musterlösungen von , Georg-Schumann-Schule in Leipzig, und keine offiziellen Lösungen des Sächsischen Staatsministeriums für Kultus.Herzlicher Dank gilt Herrn Dr. Liebau und Frau Ines Stiller, die die vorliegenden Lösungen begutachteten.  Der Autor garantiert nicht für die Vollständigkeit und Richtigkeit der vorliegenden Lösungen. In Klammern stehende und kleiner gedruckte Lösungen betrachtet der Autor auch als möglich bzw. sind als Kommentar gedacht. Wir freuen uns über jeden Hinweis zur Verbesserung dieser Musterlösungen. Bitte senden Sie uns eine Email, Betreff: Prüfung 1992


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 1: Demonstrationsexperiment

Zur Aufgabenstellung


1.1    Beim Anlegen der 1. Spannung leuchtet die Glühlampe relativ dunkel auf, beim Anlegen der 2. Spannung leuchtet sie hell.

1.2    Schaltplan:

1.3    Teil 1: Es wurde eine Wechselspannung angelegt.
Teil 2: Es wurde eine Gleichspannung angelegt.

Begründung:
Beim Anlegen einer Wechselspannung an die Spule ist diese von einem sich ständig ändernden Magnetfeld umgeben. Nach dem Induktionsgesetz (In einer Spule wird eine Spannung induziert, wenn sich das sie umschließende Magnetfeld ändert.) wird in der Spule eine Spannung induziert, die nach der Lenzschen Regel (Die induzierte Spannung ist stets so gerichtet, dass sie ihrer Ursache entgegenwirkt) dem Fließen des Wechselstromes entgegenwirkt. Daraus folgt, dass der Widerstand der Spule bei der Verwendung von Wechselstrom stark ansteigt. Die Glühlampe leuchtet dunkler, weil in dem Stromkreis ein geringerer Strom als bei der Verwendung von Gleichstrom durch die Selbstinduktion in der Spule fließt.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 2: Mechanik

Zur Aufgabenstellung

2.1   Skizze:

2.2   Die vom Motor aufzubringende Zugkraft beträgt 375 N.

Begründung:
Der Balken wird über eine feste Rolle und eine lose Rolle hoch gezogen. An der festen Rolle gilt FZug = FHub, das heißt, es wird keine Kraft eingespart.
An der losen Rolle gilt: FZug = ½ FHub. Dadurch benötigt man zum Ziehen nur noch die halbe Kraft.
Die zum Ziehen nötige Kraft muss mindestens genau so groß sein wie die Gewichtskraft des Balkens. Da der Balken 75 kg Masse besitzt, hat er also eine Gewichtskraft von 750 N.

2.3   Ges.: W
Geg.: m = 75 kg
             t = 12 s
            s = 6m

Lösung:


Die am Balken verrichtete Arbeit beträgt 4500 J.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 3: Leitungsvorgänge

Zur Aufgabenstellung



3.1   Ges.: R
geg.: I = 80mA
        U = 6V

Lösung:


Der Widerstand des Heißleiters beträgt 75 Ohm.

3.2.   Das Ohmsche Gesetz besagt, dass die Spannung proportional der Stromstärke bei gleichbleibender Temperatur ist.
Um zu überprüfen, ob das Ohmsche Gesetz gilt, werden alle Quotienten aus U und I berechnet, diese stellen nach Definition den elektrischen Widerstand dar.

U in V 0 40 80 120 160 200
I in mA 0 140 210 260 300 330
R in Ohm -- 286 381 462 533 1.140

Das Ohmsche Gesetz gilt nicht, weil der Widerstand nicht konstant ist.

Es wurde eine Glühlampe benutzt, weil durch die steigende Temperatur des Glühdrahtes bei steigender Spannung der Widerstand ansteigt.

Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 4: Thermodynamik

Zur Aufgabenstellung

4.1.   Ges.: Q
geg.: V = 100l, daraus folgt: m = 100kg


Lösung:


Die erforderliche Wärme beträgt 26000 kJ

4.2.
4-Takt-Otto-Motor 4-Takt-Diesel-Motor
Zünden des Benzin-Luft-Gemisches Einspritzen von Diesel Þ Diesel entzündet sich
ß ß
Temperatur, Druck und Volumen des Gases erhöhen sich stark
ß
Kolben wird in Richtung Kurbelwelle beschleunigt, an ihm wird durch das Gas Arbeit verrichtet
ß
Das Volumen im Zylinder vergrößert sich, der Druck nimmt dadurch ab


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Wahlaufgabe 5: Optik

Zur Aufgabenstellung

5.1.   Ermittlung der notwendigen Winkel:

geg.:      a = 40°
          cLuft = 299711 km·s-1
 cPolystyrol = 189000 km·s-1

ges.: b

Lösung:

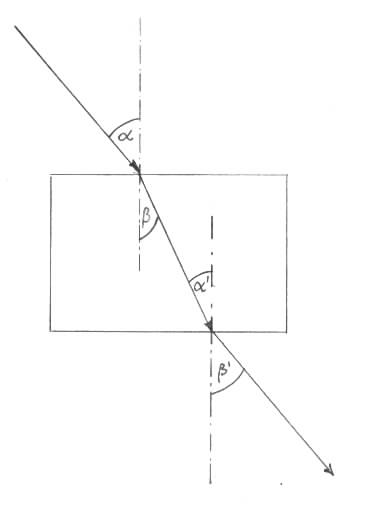

Zeichnen des Strahlenverlaufes:

5.2.   Totalreflexion ist die Reflexion von Licht beim Übergang vom optisch dichteren ins optisch dünnere Medium, wenn das Licht unter einem Winkel, der größer als der Grenzwinkel ist, auf die Grenzschicht fällt.

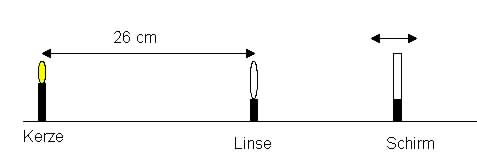

5.3.   Skizze:



Ergebnis:
Die Bildweite beträgt 16 cm.

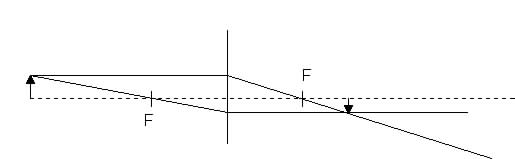

5.4.   Konstruktion:


Ergebnis:
Die Bildweite beträgt 16 cm.

Vergleich mit Experiment: Beide Bildweiten stimmen überein.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Wahlaufgabe 6: Mechanik

Zur Aufgabenstellung

6.1.
Etappe Bewegungsart Begründung
I Gleichförmige Bewegung v = konstant
II Gleichmäßig-beschleunigte Bewegung v ~ t und v steigt an
III Gleichförmige Bewegung v = konstant, ungleich Null
IV Gleichmäßig verzögerte (beschleunigte) Bewegung v ~ t und v wird kleiner
V Körper in Ruhe v = 0


Berechnung der Beschleunigung:


Die Beschleunigung beträgt 2,5 m/s².

6.2.1   Geg.: v = 108 km/h=30m/s
            s = 90 m
            t = 0,8 s

ges.:   sLKW-PKW

Lösung:


Der PKW ist noch 66 m vom LKW entfernt.

6.2.2. Geg.: a = 6,2 m/s²
ges.: s

Lösung:


Der Pkw kommt nicht mehr vor dem LKW zum Stehen, da der benötigte Brensweg größer als der noch zur Verfügung stehende Weg ist.

6.2.3. Ges.: F
geg.: m = 1,25 t

Lösung:


Die beim Bremsen wirkende Kraft beträgt 7750 N.

6.3.   Der Fahrzeugführer muss berücksichtigen, dass der Bremsweg proportional zum Quadrat der Geschwindigkeit ist. Weiterhin ist zu beachten, dass der Reaktionsweg den Bremsweg, der möglich wäre verkürzt.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Wahlaufgabe 7: Energie, Umwelt, Kernphysik

Zur Aufgabenstellung

7.1.1
.

7.1.2 Geg.: R = 80 Ohm

Lösung:

7.1.3 Geg.: U = 220 V
R = 80 Ohm

ges.: P

Lösung:


Die elektrische Leistung bei Stufe 2 beträgt 605 W.

Bei Stufe 1 ist der Widerstand größer, daher verringert sich die Leistung. Bei Stufe 3 ist der Widerstand kleiner, dadurch ist die elektrische Leistung größer.

7.1.4. Geg.: t = 40 min = 2400 s
ges.: W

Lösung:



Die vom elektrischen Strom verrichtete Arbeit beträgt 0,403 kWh.

7.1.5 Elektrische Energie wird in thermische Energie umgewandelt. Die hauptsächliche Form der Wärmeübertragung ist die Wärmeleitung.

7.2.   Wenn der Querschnitt sich verdreifacht, beträgt der Widerstand nur noch ein Drittel des Ausgangswertes. Begründung:< Aus dem Widerstandsgesetz folgt, dass die Querschnittsfläche umgekehrt proportional zum Widerstand ist. Da Material und Länge des Drahtes gleich bleiben, ergibt sich das obige Resultat.

7.3.   Das Gerät wird voraussichtlich "durchbrennen" und die Sicherung der Spannungsquelle wird ansprechen. Wenn das für 24 V bestimmte Gerät an 220 V angeschlossen wird, wird auch die Stromstärke, welche durch das Gerät fließt, zehnmal so groß sein (Ohmsches Gesetz: U~I),die Sicherung wird ansprechen und das Gerät voraussichtlich "durchbrennen".


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7
