Schriftliche Abschlussprüfung Physik 1999/2000


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 1 Mechanik
(Bitte beachten Sie den Hinweis am Ende der Seite)

Zur Aufgabenstellung

1.1     Die Wippe pendelt aus und bleibt im Gleichgewichtszustand stehen.

1.2

1.3      Nein, es kann kein Gleichgewicht hergestellt werden.

Für die Herstellung des Gleichgewichtes gilt die Formel: F1 : F2 = l2 : l1.
Wenn der schwerere Körper die Kraft F1 hat, muss l2 größer sein als l1. Dies ist jedoch nicht möglich, da sich der schwerere Körper bereits ganz außen befindet.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 2 Elektrizitätslehre

Zur Aufgabenstellung

2.1      Die Glühlampe wird bei Wechselspannung nicht so hell leuchten wie bei Gleichspannung.

Beim Anlegen einer Wechselspannung tritt in der Spule Selbstinduktion auf. Es gilt das Induktionsgesetz: In einer Spule wird eine Spannung induziert, solange sich das von der Spule umschlossene Magnetfeld ändert. Die Induktionsspannung ist stets so gerichtet, dass sie ihrer Ursache entgegen wirkt (Lenzsche Regel). Daher wird der Stromfluss behindert und die Glühlampe leuchtet schwächer.

2.2      Erhöhung der Windungszahl der Spule
Verwendung eines Eisenkerns in der Spule

Außerdem möglich: Vergrößerung des Querschnittes der Spule


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 3 Mechanik

Zur Aufgabenstellung

3.1      ges.: t
geg.: s = 80 m
v = 2,8 m/s

Lösung:


Die Zeit für das Zurücklegen von 80 m beträgt 28,6 s.

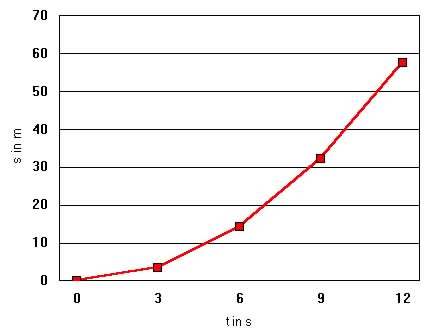

3..2.1

3.2.2  Es handelt sich um eine gleichmäßig-beschleunigte Bewegung.
Begründung: Aus dem Diagramm ist ersichtlich, dass s ~ t² gilt.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 4 Optik

Zur Aufgabenstellung

a Einfallswinkel
b Brechungswinkel
g Einfallswinkel
d Reflexionswinkel
e Einfallswinkel
f Brechungswinkel

Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Wahlaufgabe 5 Thermodynamik

Zur Aufgabenstellung

5.1    Vorbereitung:
1. Q = c m
DT

Q Wärme
c spezifische Wärme
m Masse
DT Temperaturänderung

Durchführung:

Anfangstemperatur

kaltes Wasser in C

Anfangstemperatur heißes Wasser in C Mischungstemperatur in C
20,5 87 50


Auswertung:
1. Vom heißen Wasser abgegeben Wärme:


2. Vom kalten Wasser aufgenommene Wärme:


3. Die vom heißen Wasser abgegebene Wärme ist größer als die vom kalten Wasser aufgenommene Wärme.
Grund: Das Glas nimmt Wärme des heißen Wassers auf, Wärme wird an die Umgebung abgegeben.

5.2.1  a) Wärmeisolierung der Kühlbox
b) Die Kühlakkus nehmen über längere Zeit noch Wärme auf, da ihre Temperatur geringer als die der Lebensmittel ist.

5.2.2 Wärmedämmung ist notwendig, um
- zu verhindern, dass Wärme an die Umgebung abgegeben wird,
- Heizkosten zu sparen
- den CO2 - Ausstoß zu vermindern und damit die Umwelt zu schonen.

Maßnahmen:
1. Wärmeisolierung des Hauses (außen)
2. Einbau dicht schließender Fenster
3. Verwendung wärmeisolierender Baumaterialien

5.2.3  Wasser wird in Heizungsanlagen auf Grund folgender Vorteile benutzt:
- Billig
- Gefahrlos
- Leicht zu beschaffen
- Hohe spezifische Wärmekapazität, damit kann Wasser viel Wärme speichern

5.3.1 Eel Etherm

5.3.2 geg.: Pel = 1200 W
              t = 1 min
            Q = 66 kJ

ges.: h

Lösung:


Der Wirkungsgrad des Gerätes beträgt etwa 92%.


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 6 Elektromagnetische Induktion

Zur Aufgabenstellung

6.1.1

6.1.2 Beim Einschalten entsteht in der Spule ein Magnetfeld, was sich bis zum Erreichen der maximalen Stromstärke vergrößert. Dadurch tritt in der Spule Selbstinduktion auf. Es wird eine Induktionsspannung erzeugt, die ihrer Ursache (Ansteigen der Stromstärke) entgegen wirkt und damit das Aufleuchten der Glühlampe verzögert.

6.2.1 Ein Wechselstromgenerator besteht aus
- dem Stator mit den Statorspulen
- dem Rotor (Dauer- oder Elektromagnet)
- Schleifringen

6.2.2 An den Elektromagnet des Rotors wird eine Gleichspannung angelegt. Der Rotor setzt sich in Bewegung, so dass die Statorspulen von einem sich ändernden Magnetfeld umgeben sind. Daher wird nach dem Induktionsgesetz in den Statorspulen eine Induktionsspannung erzeugt.

6.3.   geg.: N1 = 125
N2 = 750
U1 = 6,0 V

6.3.1 ges.: U2

Lösung:

An der Sekundärspule beträgt die Spannung 36 V.

6.3.2 geg.: R = 36 Ohm
U = 36 V

ges.: I

Lösung:


Die Stromstärke im Sekundärstromkreis beträgt 1 A.

6.4.1 Im Generator eines Kraftwerkes werden Spannungen erzeugt, die für die Übertragung der Energie durch Hochspannungsleitungen auf Grund der bei dieser Spannung entstehenden Leitungs"verluste" ungeeignet sind. Daher werden diese Spannungen mittels Transformatoren auf 380000 V erhöht.
Die in den Haushalten stehenden elektrischen Geräte sind jedoch nur für eine Spannung von 220 V ausgelegt. Die Spannung muss also von 380000 V auf 220 V verringert werden, was wiederum Transformatoren übernehmen.

6.4.2 Diese Aussage bedeutet, dass nur 95% der Energie, mit der der Transformator im Primärkreis gespeist wird, in elektrische Energie des Sekundärstromkreises umgewandelt werden. 5% der aufgenommenen elektrischen Energie wird also unerwünscht in andere Energieformen (z. B. thermische Energie) umgewandelt.

6.5

Schalter Ein- oder Ausschalten des Ladevorganges
Sicherung Unterbricht den Stromkreis, wenn ein Kurzschluss auftritt
Weitere Möglichkeiten:
Transformator Reduziert die elektrische Spannung auf den Wert, der zum Laden des Akkumulators benötigt wird.
Halbleiterdiode Wandelt den Wechselstrom in pulsierenden Gleichstrom um, so dass die richtige Polung am Akkumulator anliegt und somit der Akkumulator auch geladen wird

Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Lösung Aufgabe 7 Energie, Umwelt, Mensch

Zur Aufgabenstellung

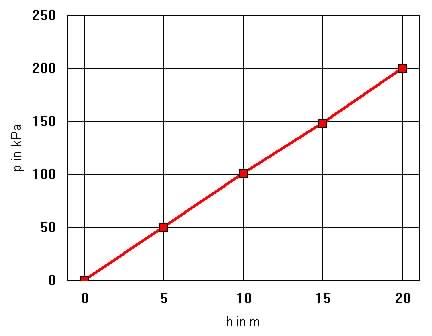

7.1.1

7.1.2 Der Schweredruck ist zur Tiefe direkt proportional: h ~ p.

7.1.3 Der Schweredruck von 185 kPa wirkt in einer Tiefe von 18,5 m.

7.1.4 Die Druckzunahme auf seinen Körper beträgt 20 kPa (Diagramm).

7.1.5 Je größer die Wasserhöhe ist, um so höher ist auch der Schweredruck. Um dem Schweredruck des Wassers Stand zu halten, muss die Sperrmauer von Talsperren immer breiter werden, je tiefer diese Mauer ist (Schweredruck ist proportional zur Wassertiefe).

7.1.6 Der Schweredruck des Wassers ist nicht vom Volumen des Wassers abhängig, sondern nur von der Wassertiefe. Daher ändert sich die Belastung der Sperrmauer nicht, wenn der Stausee sich vergrößert, die Wasserhöhe aber gleich bleibt.



7.2.1 Im Dampferzeuger wird die chemische Energie der Kohle in thermische Energie des Wasserdampfes umgewandelt. Dieser wird dann in die Dampfturbine geleitet. In der Dampfturbine wird die thermische Energie des Dampfes in kinetische Energie der Turbine umgewandelt. Diese kinetische Energie der Turbine wird auf den Generator übertragen, welche die kinetische Energie in elektrische Energie umwandelt.

7.2.2 Im Kohlekraftwerk wird Kohle verbrannt, die thermische Energie der Kohle wird auf das Wasser übertragen, in kinetische Energie des Wasserdampfes umgewandelt und dann zur Elektroenergieerzeugung genutzt.

Im Kernkraftwerk führt die Kernspaltung zur Freisetzung von thermischer Energie, die an das Wasser übertragen und dann auch in kinetische Energie des Wasserdampfes umgewandelt wird, welcher zur Erzeugung von Elektroenergie genutzt wird.

Im Kohlekraftwerk wird also die chemische Energie der Kohle, im Kernkraftwerk die Kernenergie, also die Energie der Atomkerne genutzt.

7.2.3 Radioaktive Strahlung
- breitet sich allseitig und geradlinig aus,
- durchdringt Stoffe.

Weitere mögliche Antworten:
Radioaktive Strahlung
- ist unsichtbar,
- ist Träger von Energie

7.2.4 Schutzmaßnahme:
Abstand von radioaktiven Materialien halten:
Je größer der Abstand, um so geringer ist die Stärke der radioaktiven Strahlung und damit um so geringer die Wahrscheinlichkeit einer bleibenden Veränderung im Körper des Menschen.

Weitere mögliche Antworten:
Strahler mit möglichst geringer Aktivität verwenden:
Je geringer die Strahlendosis ist, die auf den Menschen wirkt, um so geringer die eintretenden Veränderungen durch die radioaktive Strahlung.

Strahlung so gut wie möglich abschirmen:
Je besser die Abschirmung, um so weniger Strahlungsenergie wirkt auf den Menschen ein, um so geringer also auch die Gefahr einer radioaktiven Schädigung.

Strahlung nicht länger als nötig einwirken lassen:
Je geringer die Strahlendosis, um so geringer auch eventuelle Veränderungen im Körper des Menschen.

7.2.5 Vorteil:
Geringer Rohstoffaufwand für große Mengen an Energie

Sicherheitsrisiko:
Bei Unregelmäßigkeiten im Ablauf der Kernreaktion kann es zu nuklearen Katastrophen wie in Tschernobyl kommen.

7.3      geg.: m = 80 kg
hges = 3790 m
hAnfang = 1290 m

7.3.1 ges.: W

Lösung:


oder:


Die Bergsteigerin muss eine Arbeit von 1962 kJ (2000 kJ) verrichten.

7.3.2 geg.: h = 300 m
t = 50 min = 3000 s

ges.: P

Lösung:


Die Leistung der Bergsteigerin beträgt rund 78,5 W


Zur Lösung Aufgabe 1 Zur Lösung Aufgabe 2 Zur Lösung Aufgabe 3 Zur Lösung Aufgabe 4 Zur Lösung Aufgabe 5 Zur Lösung Aufgabe 6 Zur Lösung Aufgabe 7

Zur Übersicht über die Abschlussprüfungen und deren Lösungen

Hinweis: Die vorliegenden Lösungen sind Musterlösungen des jeweiligen Autors und keine offiziellen Lösungen des Sächsischen Staatsministeriums für Kultus. Der Autor garantiert nicht für die Vollständigkeit und Richtigkeit der vorliegenden Lösung.
