Unterprogrammtechnik

Allgemeines

Funktion:

Ein aufgerufenes Unterprogramm wird durch die Steuerung abgearbeitet. Anschließend wird das "Hauptprogramm" fortgesetzt.

Beschreibung:

Wenn bestimmte Programmteile mehrfach ausgeführt werden sollen, ist es sinnvoll, diese als Unterprogramm auszuführen. Der entsprechende Programmteil braucht dann nur einmal programmiert zu werden.

NC-Programmcode:

L   nn   aa

Hinweise:




Übungsbeispiel Unterprogramm

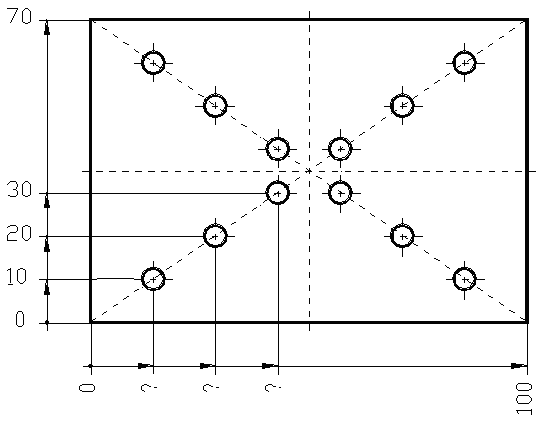

Das auf der Zeichnung dargestellte Werkstück ist auf einer CNC-Senkrechtfräsmaschine zu fertigen. Es ist ein geeignetes NC-Programm zu erstellen.

Werkstück

Es gelten folgende Bedingungen:

Ermitteln Sie die fehlenden Koordinatenwerte.
Schreiben Sie das NC-Programm unter Ausnutzung der Unterprogrammtechnik nieder.
Die erforderlichen Einstellwerte sind den Angaben zu den Werkzeugen zu entnehmen bzw. daraus zu ermitteln.
