Programmierübung "Kopierplatte"

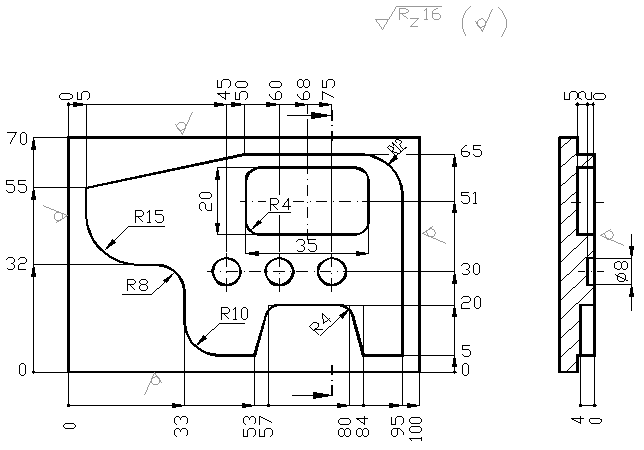

Das auf der Zeichnung in zwei Ansichten dargestellte Werkstück ist auf einer CNC- Senkrechtfräsmaschine zu fertigen. Dazu ist ein geeignetes NC-Programm zu erstellen.

Es gelten folgende Bedingungen:

• Programmierung nach DIN 66025 bzw. PAL
• der Startpunkt P0 bzw. Werkzeugwechselpunkt liegt bei: X+150.0 Y+150.0 Z+100.0
• das Werkstück ist im Gleichlauf mit Fräserradiuskorrektur zu fertigen
• es stehen folgende Werkzeuge zur Verfügung:


  Werkzeug für die Außenkontur: Walzenstirnfräser T04
  (Werkzeugdurchmesser 16mm; Schnittgeschwindigkeit 35m/min; maximale Schnitttiefe 6mm; Vorschubgeschwindigkeit 70mm/min)

  Werkzeug für die inneren und äußeren Konturzüge: Bohrnutenfräser T07
  (Werkzeugdurchmesser 8mm; Schnittgeschwindigkeit 35m/min; maximale Schnitttiefe 2,5mm; Vorschubgeschwindigkeit 25mm/min)


• die Werkzeuge verlangen Rechtslauf

Aufgabe:

Schreiben Sie das komplette NC-Programm nieder! Die erforderlichen Einstellwerte sind den oben stehenden Angaben zu den Werkzeugen zu entnehmen bzw. daraus zu ermitteln!

Bemerkung:

Dieses Programm liegt über dem Anforderungsniveau der Prüfung! Das Ausräumen der Kontur muss ggf. vorgeben werden. Die Schüler müssen erkennen, dass der Bohrnutenfräser T07 auch für die äußeren Konturzüge notwendig wird. Die inneren Konturzüge lassen sich in verschiedenen Varianten realisieren. Als Rohteil käme Fl 70x10x100 DIN 174 in Frage.

Lösungsvorschlag
