Programmierübung "Deckel"

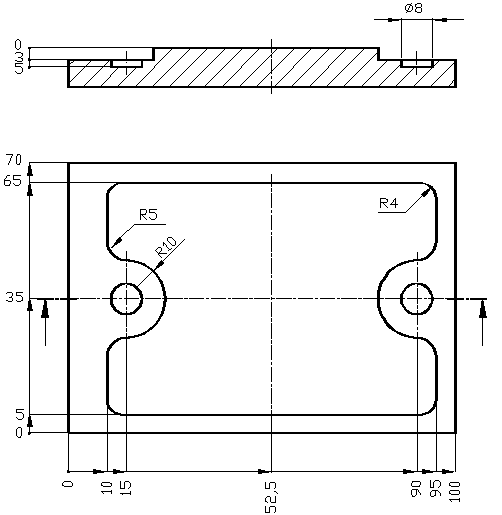

Das auf der Zeichnung in zwei Ansichten dargestellte Werkstück ist auf einer CNC- Senkrechtfräsmaschine zu fertigen. Dazu ist ein geeignetes NC-Programm zu erstellen.

Es gelten folgende Bedingungen:

• Programmierung nach DIN 66025 bzw. PAL
• der Startpunkt P0 bzw. Werkzeugwechselpunkt liegt bei: X+150.0 Y+150.0 Z+100.0
• das Werkstück ist im Gleichlauf mit Fräserradiuskorrektur zu fertigen
• es stehen folgende Werkzeuge zur Verfügung:


  Werkzeug für die Außenkontur: Schaftfräser T04
  (Werkzeugdurchmesser 15mm; Schnittgeschwindigkeit 35m/min; maximale Schnitttiefe 6mm; Vorschubgeschwindigkeit 70mm/min)

  Werkzeug für die inneren Konturzüge: Langlochfräser T07
  (Werkzeugdurchmesser 8mm; Schnittgeschwindigkeit 35m/min; maximale Schnitttiefe 2,5mm; Vorschubgeschwindigkeit 25mm/min)


• die Werkzeuge verlangen Rechtslauf

Aufgabe:

Schreiben Sie das komplette NC-Programm nieder! Die erforderlichen Einstellwerte sind den oben stehenden Angaben zu den Werkzeugen zu entnehmen bzw. daraus zu ermitteln!

Bemerkung:

Dieses Programm liegt im Anforderungsniveau der Prüfung und sollte in weniger als 45 Minuten gelöst werden können! Als Rohteil käme Fl 70x10x100 DIN 174 in Frage.

Hier kann die reine Aufgabenstellung zum Ausdrucken als PDF-Datei downgeloaded werden: kontur_d.pdf (15,3 kB)
