Funktion:
Der Befehl G89 definiert einen Zyklus der Gewinde auf einem Teilkreis erzeugt.
NC-Programmcode:
G89 R... I... J... Z... F...
Hinweise:
- Der Startpunkt M wird durch die aktuelle Werkzeugposition beim Zyklusaufruf vorgegeben
(der PAL-Zyklus geht davon aus, dass sich das Werkzeug am Punkt M in Z-Richtung mit dem dreifachen Wert der Gewindesteigung vor dem Gewindeanfang befindet)- R - Teilkreisradius
- I - Startwinkel zwischen X-Achse und dem Kreismittelpunkt
- J - Anzahl der Gewinde
- Z - Nutzbare Gewindetiefe (bezogen auf den Werkstücknullpunkt)
- F - Gewindesteigung P
- Soll ein Einzelgewinde gefertigt werden, so sind die Adressen R und I mit Null und J mit EINS anzugeben.
- am Ende des Zyklus steht das Werkzeug im Sicherheitsabstand über der letzten Bohrung
Beispiel

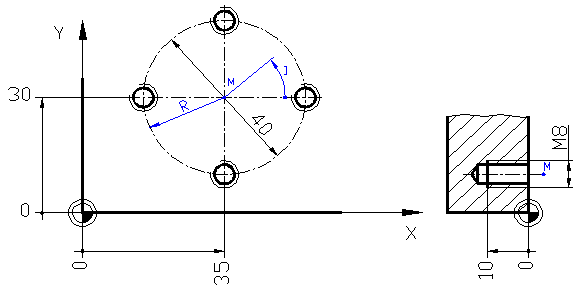

Es sollen 4 Gewinde (M8) entsprechend der Skizze gefertigt werden. Das geeignete Werkzeug soll sich am P0(130, 90, 90) befinden und anschließend dorthin zurückverfahren. Programmieren Sie die notwendigen NC-Sätze!
Lösung:
G90 ... G00 X+35.0 Y+30.0 Z+3.75 G89 R+20.0 I+0.0 J+4.0 Z-10.0 F+1.25 G00 Z+90.0 X+130.0 Y+90.0 ...
