Funktion:
Der Befehl G88 definiert einen Zyklus zum Fräsen einer Nut.
NC-Programmcode:
G88 X... Y... Z... D... I...
Hinweise:
- Der Fräserdurchmesser muss innerhalb der nachfolgenden Abmessungen liegen:
- max. 0,90 x Nutbreite
- min. 0,55 x Nutbreite

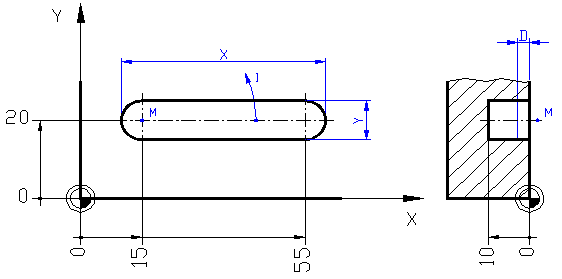

- X - Nutlänge
- Y - Nutbreite
- Z - Nuttiefe (bezogen auf den Werkstücknullpunkt)
- D - Einzelschnitttiefe (die Steuerung errechnet selbst die notwendige Anzahl der Schnitte)
- I - Drehwinkel um M bezogen auf die X - Achse
weitere Hinweise
- Startposition für den Zyklus G88 ist der Punkt M der Nut und in der Z-Achse + 1 mm über der Bearbeitungsebene.
- als Endpunkt wird wieder der Startpunkt angefahren
Beispiel
Es soll eine 10 mm breite Nut vom Startpunkt M(15, 20, 1) gefertigt werden. Das geeignete Werkzeug soll sich am P0(130, 90, 90) befinden und anschließend dorthin zurückverfahren. Programmieren Sie die notwendigen NC-Sätze!
Lösung:
G90 ... G00 X+15.0 Y+20.0 Z+1.0 G88 X+50.0 Y+10.0 Z-10.0 D+2.5 I+0.0 G00 Z+90.0 X+130.0 Y+90.0 ...
