Funktion:
Der Befehl G87 definiert einen Zyklus der eine Kreistasche erzeugt.
NC-Programmcode:
G87 R... Z... D...
Hinweise:
- Der Startpunkt M wird durch die aktuelle Werkzeugposition beim Zyklusaufruf vorgegeben
(der PAL-Zyklus geht davon aus, dass sich das Werkzeug am Punkt M in Z-Richtung mit 1 mm Sicherheitsabstand vor der Kreistasche befindet)- R - Radius der Tasche
- Z - Tiefe der Tasche (bezogen auf den Werkstücknullpunkt)
- D - Einzelschnitttiefe (die Steuerung errechnet selbst die notwendige Anzahl der Schnitte)
- als Endpunkt wird wieder der Startpunkt angefahren
Beispiel

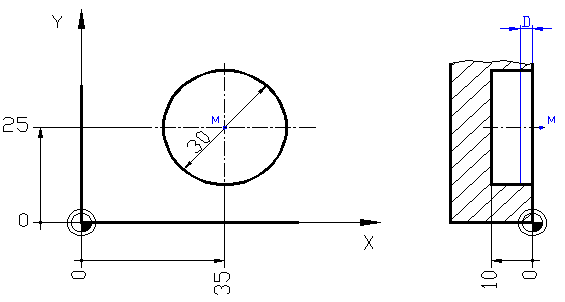

Es soll eine Kreistasche entsprechend der Skizze gefertigt werden. Das geeignete Werkzeug soll sich am P0(130, 90, 90) befinden und anschließend dorthin zurückverfahren. Programmieren Sie die notwendigen NC-Sätze!
Lösung:
G90 ... G00 X+35.0 Y+25.0 Z+1.0 G87 R+15.0 Z-10.0 D+2.5 G00 Z+90.0 X+130.0 Y+90.0 ...
