Funktion:
Der Befehl G85 definiert einen Zyklus der ein Bohrbild auf einem Teilkreis erzeugt.
NC-Programmcode:
G85 R... Z... I... J...
Hinweise:
- Der Startpunkt M wird durch die aktuelle Werkzeugposition beim Zyklusaufruf vorgegeben
(der PAL-Zyklus geht davon aus, dass sich das Werkzeug in dieser Position mit 1 mm Sicherheitsabstand vor der Bohrung befindet)- R - Radius der Kreistasche auf dem die Mittelpunkte der Bohrungen liegen
- Z - Nuttiefe (bezogen auf den Werkstücknullpunkt)
- I - Lage der ersten Bohrung als Winkel zwischen X-Achse und dem Kreismittelpunkt
- J - Anzahl der Bohrungen
- am Ende des Zyklus steht das Werkzeug im Sicherheitsabstand (1 mm) über der letzten Bohrung
Beispiel

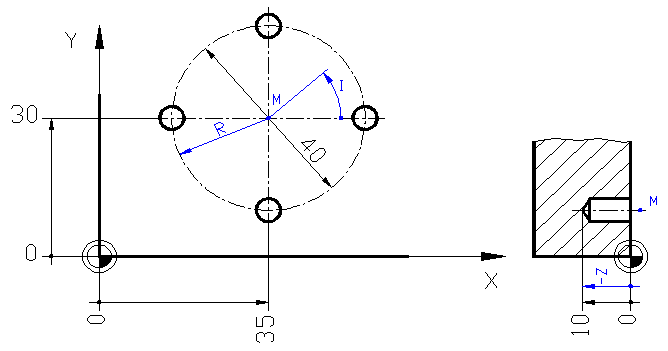

Es sollen 4 Bohrungen entsprechend der Skizze gefertigt werden. Das geeignete Werkzeug soll sich am P0(130, 90, 90) befinden und anschließend dorthin zurückverfahren. Programmieren Sie die notwendigen NC-Sätze!
Lösung:
G90 ... G00 X+35.0 Y+30.0 Z+1.0 G85 R+20.0 Z-10.0 I+0.0 J+4.0 G00 Z+90.0 X+130.0 Y+90.0 ...
